Назначение и область применения

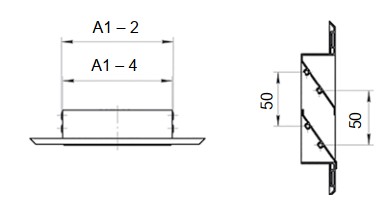

Решетки РВН.35 и РВНС предназначены для отбора уже отработанного воздуха и обеспечения поступления свежего воздуха в системах вентиляции, кондиционирования и воздушного отопления. Также они предотвращают попадание посторонних предметов и осадков в систему вентиляции. Решетки представляют собой прямоугольную раму, внутри которой неподвижно закреплены жалюзи специальной формы: ламели под углом 35° для РВН.35 и S-образные жалюзи для РВНС.
Доставка: Владимир и область, Москва и область, Иваново и область, Ярославская область, Нижегородская область и другие регионы России.
Площадь свободного сечения решеток РВНС и РВННС

Типоразмер Параметр Размер строительного проема по горизонтали, А (мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Размер строительного проема
по вертикали,
В (мм)
100 Fcc, м2 0,004 0,007 0,001 0,014 0,018 0,022 0,025 0,032 0,040 0,047 0,054 0,061 0,068  0,076 0,083 0,090 0,097 0,104 0,112 0,119 0,126 0,133 0,140
150 Fcc, м2 0,005 0,011 0,016 0,022 0,027 0,032 0,038 0,049 0,059 0,070 0,081 0,092 0,103 0,113 0,124 0,135 0,146 0,157 0,167 0,178 0,189
0,200 0,211
200 Fcc, м2 0,007 0,014 0,022 0,029 0,036 0,043 0,050 0,065 0,079 0,094 0,108 0,122 0,137 0,151 0,166 0,180 0,194 0,209 0,223 0,238 0,252 0,266 0,281
250 Fcc, м2 0,009 0,018 0,027 0,036 0,045 0,054 0,063 0,081 0,099 0,117 0,135 0,135 0,171 0,189 0,207 0,225 0,243 0,261 0,279 0,297 0,315 0,333 0,351
300 Fcc, м2 0,011 0,022 0,032 0,043 0,054 0,065 0,076 0,097 0,119 0,140 0,162 0,184 0,205 0,227 0,248 0,270 0,292 0,313 0,335 0,356 0,378 0,400 0,421
350 Fcc, м2 0,013 0,025 0,038 0,050 0,063 0,076 0,088 0,113 0,139 0,164 0,189 0,214 0,239 0,265 0,290 0,315 0,340 0,365 0,391 0,416 0,441 0,466 0,491
400 Fcc, м2 0,014 0,029 0,043 0,058 0,072 0,086 0,101 0,130  0,158 0,187 0,216  0,245 0,274 0,302 0,331 0,360 0,389 0,418 0,446 0,475 0,504 0,533 0,562
500 Fcc, м2 0,018 0,036 0,054 0,072 0,090 0,108 0,126 0,162 0,198 0,234 0,270 0,306 0,342 0,378 0,414 0,450 0,486 0,522 0,558 0,594 0,630 0,666 0,702
600 Fcc, м2 0,022 0,043 0,065 0,086 0,108 0,130 0,151 0,194 0,238 0,281 0,324 0,367 0,410 0,454 0,497 0,540 0,583 0,626 0,670 0,713 0,756 0,799 0,842
700 Fcc, м2 0,025 0,050 0,076 0,101 0,126 0,151 0,176 0,227 0,277 0,328 0,378 0,428 0,479 0,529 0,580 0,630 0,680 0,731 0,781 0,832 0,882 0,932 0,983
800 Fcc, м2 0,029 0,058 0,086 0,115 0,144 0,173 0,202 0,259 0,317 0,374 0,432 0,490 0,547 0,605 0,662 0,720 0,778 0,835 0,893 0,950 1,008 1,066 1,123
900 Fcc, м2 0,032 0,065 0,097 0,130 0,162 0,194 0,227 0,292 0,356 0,421 0,486 0,551 0,616 0,680 0,745 0,810 0,875 0,940 1,004 1,069 1,134 1,199 1,264
1000 Fcc, м2 0,036 0,072 0,108 0,144 0,180 0,216 0,252 0,324 0,396 0,468 0,540 0,612 0,684 0,765 0,828 0,900 0,972 1,044 1,116 1,188 1,260 1,332 1,404
1100 Fcc, м2 0,040 0,079 0,119 0,158 0,198 0,238 0,277 0,356 0,436 0,515 0,594 0,673 0,752 0,832 0,911 0,990 1,069 1,148 1,228 1,307 1,386 1,465
1200 Fcc, м2 0,043 0,086 0,130 0,173 0,216 0,259 0,302 0,389 0,475 0,562 0,648 0,734 0,821 0,907 0,994 1,080 1,166 1,253 1,339 1,426 1,512
1300 Fcc, м2 0,047 0,094 0,140 0,187 0,234 0,281 0,328 0,421 0,515 0,608 0,702 0,796 0,889 0,983 1,076 1,170 1,264 1,357 1,451 1,544
1400 Fcc, м2 0,050 0,101 0,151 0,202 0,252 0,302 0,353 0,454 0,554 0,655 0,756 0,857 0,958 1,058 1,159 1,260 1,361 1,462 1,562
1500 Fcc, м2 0,054 0,108 0,162 0,216 0,270 0,324 0,378 0,486 0,594 0,702 0,810 0,918 1,026 1,134 1,242 1,350 1,458 1,566
1600 Fcc, м2 0,058 0,115 0,173 0,230 0,288 0,346 0,403 0,518 0,634 0,749 0,864 0,979 1,094 1,210 1,325 1,440 1,555
1700 Fcc, м2 0,061 0,122 0,184 0,245 0,306 0,367 0,428 0,551 0,673 0,796 0,918 1,040 1,163 1,285 1,408 1,530
1800 Fcc, м2 0,065 0,130 0,194 0,259 0,324 0,389 0,454 0,583 0,713 0,842 0,972 1,102 1,231 1,361 1,490
1900 Fcc, м2 0,068 0,137 0,205 0,274 0,342 0,410 0,479 0,616 0,752 0,889 1,026 1,163 1,300 1,436
2000 Fcc, м2 0,072 0,144 0,216 0,288 0,360 0,432 0,504 0,648 0,792 0,936 1,080 1,224 1,368

Диаграмма зависимости потери давления от площади свободного сечения решеток РВНС и РВННС

1. Q = 250 м2/ч; 2. Q = 500 м2/ч; 3. Q = 1000 м2/ч; 4. Q = 2000 м2/ч; 5. Q = 5000 м2/ч; 6. Q = 10000 м2/ч; 7. Q = 20000 м2/ч.


Минимальные размеры изготавливаемых решеток РВН.35 – 100х100 мм.

Максимально допустимый размер решетки – 1200х1200 мм.
Стандартный шаг по ширине и высоте составляет 50 мм.
По ширине рамы вентиляционной решетки > 1000 мм (для РВН.35 > 800 мм) устанавливаются  ребра жесткости (П-образный профиль 30х30х1,5 мм), что предотвращает провисание жалюзи.
Если требуемые размеры превышают максимально допустимый размер, то решетка изготавливается из нескольких частей (n).

Если А1хВ1 > 1200х1200, то решетка изготавливается из 4-х равных частей.
Если А1хВ1 > 2400х2400, то решетка изготавливается из 9-ти равных частей.

Если размеры проёма превышают максимально допустимые размеры решеток, то он закрывается несколькими решетками.

Дополнительно на решетки серии РВН.35, РВНС может быть установлена москитная сетка или сетка с ячейками 10х10. Кроме того, на раме решетки могут быть отверстия диаметром 3,5 мм для монтажа самонарезающими винтами.
