Назначение и область применения

Решетки вентиляционные регулируемые серии РВ1 и РВ2 предназначены для распределения воздуха в системах вентиляции, кондиционирования и воздушного отопления помещений любых типов: жилых домов, офисов, магазинов, производственных помещений. Подвижные и легко регулируемые жалюзи позволяют распределять потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям.
Конструктивно решетки серии РВ1 и РВ2 состоят из рамы и жалюзи специальной формы, закрепленных в специальных пластиковых клипсах, что позволяет легко снять жалюзи для очистки. Решетки изготавливаются из легкого алюминиевого сплава и имеют прочную конструкцию.

Доставка: Владимир и область, Москва и область, Иваново и область, Ярославская область, Нижегородская область и другие регионы России.

Технические характеристики

Площадь свободного сечения и масса решеток РВ1

Типоразмер		Параметр	Размер строительного проема по горизонтали, А (мм)
Типоразмер		Параметр	100	150	200	250	300	400	500	600	700	800	900	1000
Размеры строительного проема по вертикали, В (мм)	100	Fcc, м²	0,0054	0,0088	0,0122	0,0156	0,0190	0,0258	0,0326	0,0377	0,0445	0,0513	0,0581	0,0649
	100	m, кг	0,15	0,18	0,22	0,25	0,29	0,35	0,42	0,52	0,59	0,66	0,73	0,80
	150	Fcc, м²	0,0090	0,0146	0,0202	0,0258	0,0314	0,0426	0,0538	0,0622	0,0734	0,0846	0,0958	0,1070
	150	m, кг	0,18	0,22	0,26	0,31	0,35	0,43	0,52	0,65	0,74	0,82	0,90	0,99
	200	Fcc, м²	0,0122	0,0199	0,0275	0,0352	0,0428	0,0581	0,0734	0,0849	0,1002	0,1155	0,1308	0,1461
	200	m, кг	0,22	0,27	0,33	38,00	0,44	0,54	0,65	0,82	0,93	1,04	1,15	1,25
	250	Fcc, м²	0,0158	0,0256	0,0355	0,0453	0,0552	0,0749	0,0946	0,1093	0,1290	0,1487	0,1684	0,1881
	250	m, кг	0,25	0,32	0,38	0,44	0,50	0,62	0,75	0,95	1,08	1,20	1,32	1,44
	300	Fcc, м²	0,0190	0,0309	0,0428	0,0547	0,0666	0,9040	0,1142	0,1321	0,1559	0,1797	0,2035	0,2273
	300	m, кг	0,29	0,37	0,44	0,51	0,59	0,73	0,88	1,13	1,27	1,42	1,56	1,71
	400	Fcc, м²	0,0258	0,0420	0,0581	0,0743	0,0904	0,1227	0,1550	0,1793	0,2116	0,2439	0,2762	0,3085
	400	m, кг	0,36	0,46	0,55	0,64	0,74	0,92	1,11	1,43	1,61	1,80	198,00	2,16
	500	Fcc, м²	0,0326	0,0531	0,0734	0,0939	0,1142	0,1550	0,1958	0,2265	0,2673	0,3081	0,3489	0,3897
	500	m, кг	0,43	0,55	0,66	0,77	0,89	1,11	1,34	1,73	1,95	2,18	2,40	2,61

Диаграмма зависимости потери давления от площади свободного сечения решеток РВ1

Площадь свободного сечения, м²

Габаритные и присоединительные размеры

Минимальные размеры изготавливаемых решеток – 100х100 с шагом 25 мм.
Максимально допустимый размер решетки – 1200х1200 мм.

Через каждые 400 мм усиление.

Если требуемые размеры превышает максимально допустимый размер, то решетка изготавливается из нескольких частей (n).

Если А1B1>1200х1200, то решетка состоит их 4-х равных частей.
Если А1B1>2400х2400, то решетка состоит их 9-ти равных частей.

Дополнительно на решетки серии РВ1 и РВ2 может быть установлен регулятор воздуха РРВ, а также на рамке решетки могут быть выполнены отверстия диаметром 3,5 мм для монтажа самонарезающими винтами.

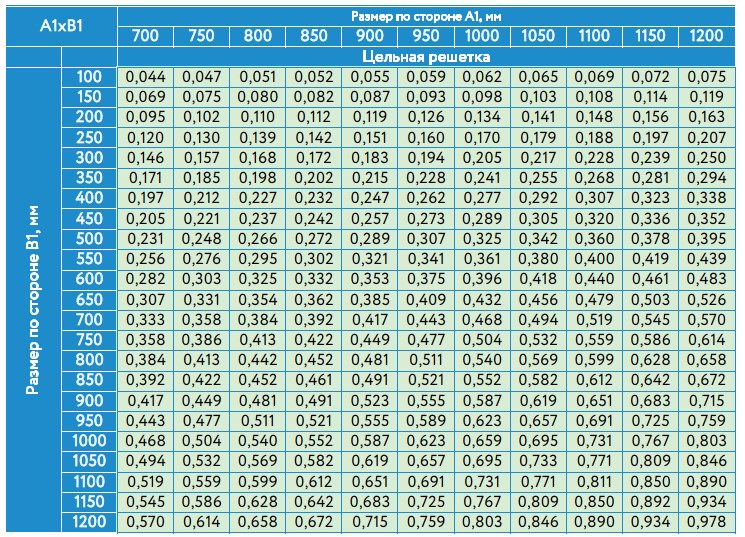

РВ1 *При А1В1<=1200х1200*	РВ2 *При А1В1 < 1200х1200*

Расшифровка номенклатуры

При заказе решетки с регулятором расхода воздуха изделие обозначается как РВР1 и РВР2.
При заказе регулятора расхода воздуха отдельно от решетки запись будет выглядеть так: РРВ.1.300х300 [рег расх воздуха], где 1 – тип РРВ (для решеток РВ1, РВ2), а 300х300 – размер решетки, на которую ставится регулятор.
