Назначение и область применения
Вентиляторы радиальные типа ВРДК.Г предназначены для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор применяется в системах вытяжной (аварийной) вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03), для удаления образующихся при пожаре дымовоздушных смесей с температурой до +400 °С или до +600 °С в течение 120 минут.
Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой до +70 °С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 100 мг/м³, с пониженной частотой вращения не более 50%.
Доставка: Владимир и область, Москва и область, Иваново и область, Ярославская область, Нижегородская область и другие регионы России.
  • Выброс потока воздуха в стороны;
  • Рабочее колесо –  усиленное, сварное с назад загнутыми лопатками 400 °С – из углеродистой стали, 600 °С – термостойкой стали;
  • Активная система охлаждения узлов вентилятора;
  • Корпус вентилятора изготавливается из оцинкованной стали;
  • Коррозионная защита всех элементов из углеродистой стали – порошковая покраска RAL 7004;
  • Вентиляторы изготавливаются с пределом огнестойкости 120 минут при 400 °С или 600 °С  по ГОСТ 53302-2009;
  • Климатическое исполнение по ГОСТ 15150-69 «У1» - эксплуатация на открытом воздухе, защита от попадания осадков внутрь вентиляционного канала;
  • Вентиляторы комплектуются электродвигателем серии АИР, напряжение питания 380 В;
  • Для удобства подключения и осмотра электродвигателя в кожухе вентилятора выполнен ревизионный люк.

Частота вращения,

об/мин

Тип

электродвигателя

Мощность

двигателя, кВт

Ток, А

Масса, кг

Регулятор скорости

ESQ

3,55

1500

АИР63B4

0,37

1,2

52

ESQ-760-4T-0007

АИР71A4

0,55

1,6

52

ESQ-760-4T-0007

3000

АИР80A2

1,5

3,5

56

ESQ-760-4T-0015

АИР80В2

2,2

4,9

57

ESQ-760-4T-0022

АИР90L2

3

6,4

61

ESQ-760-4T-0040

4,0

1500

АИР71А4

0,55

1,65

58

ESQ-760-4T-0007

АИР80А4

1,1

2,85

60

ESQ-760-4T-0015

3000

АИР90L2

3

6,4

69

ESQ-760-4T-0040

АИР100S2

4

8,6

80

ESQ-760-4T0055G/0075P

АИР100L2

5,5

11

83

ESQ-760-4T0055G/0075P

4,5

1000

АИР71A6

0,37

1,3

67

ESQ-760-4T-0007

1500

АИР80А4

1,1

2,9

71

ESQ-760-4T-0015

3000

АИР100L2

5,5

11

92

ESQ-760-4T0055G/0075P

АИР112М2

7,5

15,4

111

ESQ-760-4T0075G/0110P

АИР132M2

11

13

131

ESQ-760-4T0110G/0150P

5,0

1000

АИР71A6

0,37

1,2

86

ESQ-760-4T-0007

АИР71В6

0,55

1,8

87

ESQ-760-4T-0007

1500

АИР80A4

1,1

2,9

88

ESQ-760-4T-0015

АИР80В4

1,5

3,8

90

ESQ-760-4T-0022

АИР90L4

2,2

5,1

96

ESQ-760-4T-0040

5,6

1000

АИР80A6

0,75

2,3

103

ESQ-760-4T-0015

АИР80В6

1,1

3,4

106

ESQ-760-4T-0015

1500

AИP90L4

2,2

5,4

114

ESQ-760-4T-0040

AИP100S4

3

6,8

117

ESQ-760-4T-0040

AИP100L4

4

8,8

123

ESQ-760-4T0055G/0075P

6,3

1000

AИP90L6

1,5

4,2

133

ESQ-760-4T-0022

AИP100L6

2,2

5,5

139

ESQ-760-4T-0040

1500

AИP100L4

4

8,8

144

ESQ-760-4T0055G/0075P

AИP112M4

5,5

11,8

165

ESQ-760-4T0055G/0075P

AИP132S4

7,5

15,8

183

ESQ-760-4T0075G/0110P

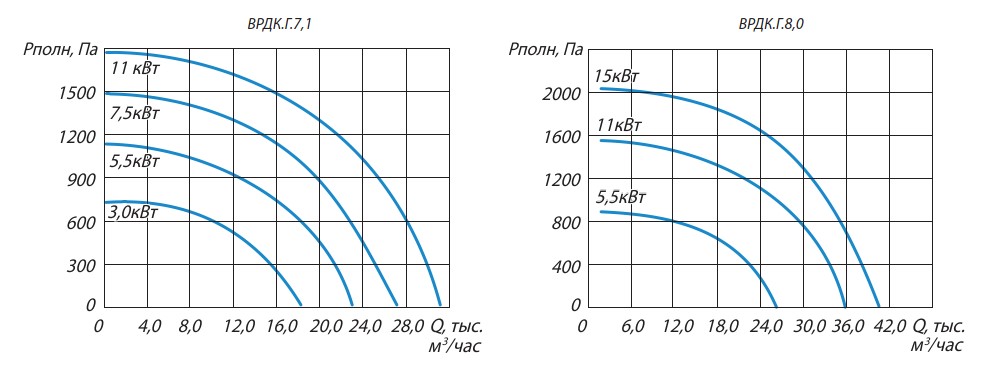

7,1

1000

AИP100L6

2,2

5,5

183

ESQ-760-4T-0040

АИР112МА6

3

7,7

190

ESQ-760-4T-0040

1500

AИP112M4

5,5

11,8

212

ESQ-760-4T0055G/0075P

AИP132S4

7,5

15,8

226

ESQ-760-4T0075G/0110P

AИP132M4

11

22,9

235

ESQ-760-4T0110G/0150P

8,0

1000

АИР112МB6

4

9,6

325

ESQ-760-4T0055G/0075P

AИP132S6

5,5

13,1

334

ESQ-760-4T0075G/0110P

1500

AИP132M4

11

22,9

348

ESQ-760-4T0110G/0150P

AИP160S4

15

31,1

393

ESQ-760-4T0150G/0185P

AИP160M4

18,5

36,3

402

ESQ-760-4T0185G/0220P

9,0

750

АИР132S8

4

10,6

423

ESQ-760-4T0055G/0075P

АИР132М8

5,5

14

432

ESQ-760-4T0075G/0110P

1000

АИР132М6

7,5

17,5

434

ESQ-760-4T0110G/0150P

АИР160S6

11

24,5

479

ESQ-760-4T0110G/0150P

1500

АИР180S4

22

43,2

532

ESQ-760-4T0220G/0300P

АИР180М4

30

58,9

538

ESQ-760-4T0300G/0370P-BU

АИР200М4

37

70,7

619

ESQ-760-4T0370G/0450P-BU

10,0

750

АИР132М8

5,5

14

537

ESQ-760-4T0075G/0110P

AИP160S8

7,5

18,8

557

ESQ-760-4T0110G/0150P

1000

АИР160S6

11

24,5

554

ESQ-760-4T0110G/0150P

АИР160М6

15

32,6

578

ESQ-760-4T0185G/0220P

АИР180M6

18,5

39

611

ESQ-760-4T0220G/0300P

АИР200M6

22

44,7

700

ESQ-760-4T0220G/0300P

11,2

750

АИР160S8

7,5

17,8

639

ESQ-760-4T0110G/0150P

АИР160М8

11

26,5

679

ESQ-760-4T0150G/0185P

АИР180М8

15

34,5

721

ESQ-760-4T0185G/0220P

1000

AИP200M6

22

44,7

800

ESQ-760-4T0300G/0370P-BU

AИP200L6

30

61,8

805

ESQ-760-4T0370G/0450P-BU

AИP225M6

37

73,5

829

ESQ-760-4T0370G/0450P-BU

12,5

750

АИР180М8

15

35,66

794

ESQ-760-4T0185G/0220P

АИР200L8

22

49,4

907

ESQ-760-4T0300G/0370P-BU

1000

АИР225М6

37

72

993

ESQ-760-4T0370G/0450P-BU

АИР250S6

45

90,1

1025

ESQ-760-4T0450G/0550P-BU

АИР250М6

55

110

1085

ESQ-760-4T0550G/0750P-BU





Нmax, мм A1, мм А2, мм А3, мм D, мм d, мм n, мм
3,55 650 525 475 545  285 12 8
4,0 730 570 520 590  320 12 8
4,5 830 620 570 640  360 12 8
5,0 780 670 620 720 400  12 8
5,6 820 730 680 760 448 12 8
6,3 960 800 750 830 504 12 8
7,1 1091 942 870 1040 568  12 8
8,0 1330 1204 1080 1230  640 14 12
9,0 1430 1304 1180 1330  720 14 12
10,0 1500 1404 1280 1430  800 14 12
11,2 1780 1584 1460 1630 896  14 16
12,5 1860 1714 1590 1760 1000 14 16




Для вентиляторов с номинальным напряжением ∆/Y 220/380
В – подключение звездой

Для вентиляторов с номинальным напряжением ∆/Y 380/660
В – подключение треугольником
