Назначение и область применения
Вентиляторы канальные прямоугольные (ВКТ) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Вентиляторы предназначены для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой до +40 °С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 100 мг/м³.
Климатическое исполнение вентиляторов У2 по ГОСТ 15150-69 (температура окружающей среды -30 °С до +40 °С).
В месте установки вентиляторов среднеквадратическое значение виброскорости от внешних источников вибрации не должно превышать 2 мм/с.
Степень защиты, обеспечиваемая оболочкой, IP44.
Модель Напряжение/ частота, В/50 Гц Число фаз Потребляемая мощность, кВт Ток, А Частота вращения, об/мин Масса, кг Регулятор скорости Схема подключения

ВКТ.400х200.200GQ.4Е

220 1 0,33 1,52 1500 12,9 СРМ-500W №1
ВКТ.400х200.200REP.4Е 220 1 0,29 1,45 1500 12,3 СРМ-500W №2
ВКТ.400х200.200GQ.4D 380 3 0,33 0,63 1500 12,9 SPE751B43G №4
ВКТ.400х200.200REP.4D 380 3 0,31 0,51 1500 12,0 SPE751B43G
№4
ВКТ.500х250.225GQ.4Е 220 1 0,51 2,3 1500 18,1 СРМ-800W №3
ВКТ.500х250.225REP.4Е 220 1 0,51 2,3 1500 17,25 СРМ-800W №2
ВКТ.500х250.225GQ.4D 380 3 0,49 0,82 1500 18,15 SPE751B43G
№4
ВКТ.500х250.225REP.4D 380 3 0,56 0,95 1500 17,26 SPE751B43G
№4
ВКТ.500х250.225GQ.6D 380 3 0,32 0,81 1000 18,0 SPE751B43G
№4
ВКТ.500х250.225REP.6D 380 3 0,2 0,45 1000 16,25 SPE751B43G
№4
ВКТ.500х300.250GQ.4Е 220 1 1,0 4,7 1500 19,5 СРМ-1000W №3
ВКТ.500х300.250REP.4Е 220 1 0,78 3,4 1500 22,25 СРМ-1000W №2
ВКТ.500х300.250GQ.4D 380 3 0,87 1,8 1500 23,65 SPE152B43G
№4
ВКТ.500х300.250REP.4D 380 3 0,93 1,9 1500 22,25 SPE152B43G
№4
ВКТ.500х300.250GQ.6D 380 3 0,32 0,81 1000 23,25 SPE751B43G
№4
ВКТ.500х300.250REP.6D 380 3 0,35 0,74 1000 19,25 SPE751B43G
№4
ВКТ.600х300.280GQ.4Е 220 1 1,25 6,0 1500 31,7 SPE152B21G
№3
ВКТ.600х300.280REP.4Е 220 1 1,15 5,1 1500 25,1 SPE152B21G
№2
ВКТ.600х300.280GQ.4D 380 3 1,7 3,2 1500 31,8 SPE222B43G
№4
ВКТ.600х300.280REP.4D 380 3 1,5 2,6 1500 30,3 SPE152B43G
№4
ВКТ.600х300.280GQ.6D 380 3 0,45 0,85 1000 31,4 SPE751B43G
№4
ВКТ.600х300.280REP.6D 380 3 0,37 0,75 1000 22,4 SPE751B43G
№4
ВКТ.600х350.315GQ.4D 380 3 2,2 5,3 1500 38,2 SPE222B43G
№4
ВКТ.600х350.315REP.4D 380 3 2,5 4,1 1500 34,55 SPE402B43G
№4
ВКТ.600х350.315GQ.6D 380 3 0,90 1,7 1000 34,1 SPE152B43G
№4
ВКТ.600х350.315REP.6D 380 3 0,9 1,8 750 30,05 SPE152B43G
№4
ВКТ.700х400.355GQ.4D 380 3 3,5 5,9 1500 50,0 SPE402B43G
№4
ВКТ.700х400.355REP.4D 380 3 3,7 6,0 1500 57,6 SPE402B43G
№4
ВКТ.700х400.355GQ.6D 380 3 1,15 2,3 1000 45,75 SPE152B43G
№4
ВКТ.700х400.355REP.6D 380 3 1,1 2,0 1000 40,0 SPE152B43G
№4
ВКТ.800х500.400GQ.4D 380 3 4,7 7,6 1500 80,8 SPE552B43G
№4
ВКТ.800х500.400REP.4D  380  3  5,5  8,9  1500  83,3 SPE552B43G
 №4
ВКТ.800х500.400GQ.6D  380  3  2,8  4,85  1000  74,1      SPE402B43G  №4
ВКТ.800х500.400REP.6D  380  3  2,7  4,9  1000  73,9      SPE402B43G  №4
ВКТ.800х500.400GQ.8D  380  3  1,7  3,7  750  73,8      SPE222B43G  №4
ВКТ.800х500.400REP.8D  380  3  0,87  1,65  750  59,4      SPE152B43G  №4
ВКТ.1000х500.450GQ.6D  380  3  3,5  6,1  1000  90,4 SPE402B43G
 №4
ВКТ.1000х500.450REP.6D  380  3  3,75  6,8  1000  95,0      SPE402B43G  №4
ВКТ.1000х500.450GQ.8D  380  3  2,0  4,1  750  90,2      SPE222B43G  №4
ВКТ.1000х500.450REP.8D  380  3  1,85  3,8  750  88,5 SPE222B43G
 №4


Модель А1, мм А2, мм В1, мм В2, мм В3, мм L, мм
ВКТ.400х200 400 440 200 240 274 600
ВКТ.500х250 500 540 250 290 323 650
ВКТ.500х300 500 540 300 340 373 650
ВКТ.600х300 600 640 300 340 374 680
ВКТ.600х350 600 640 350 390 423 750
ВКТ.700х400 700 740 400 440 474 880
ВКТ.800х500 800 840 500 540 573 980
ВКТ.1000х500 1000 1040 500 540 573 1100

Аэродинамические характеристики вентиляторов приведены при следующих условиях:
  • плотность воздуха 1,2 кг/м³;
  • барометрическое давление 101,4 кПа;
  • температура +20 °С;
  • относительная влажность 50%.
Следует помнить, что при отрицательной температуре всасываемого воздуха нагрузка на электродвигатель возрастает, частота вращения внешнероторного двигателя снижается, а вместе с ней происходит трудно предсказуемое изменение аэродинамической характеристики.
Средняя квадратическая виброскорость не более 6,3 мм/с.




Модель
Зона измерения
Общий, дБА
Уровень звуковой мощности, дБ в октановых полосах частот, Гц
63 125 250 500 1000 2000 4000 8000
ВКТ.400х200.200GQ.4Е

в канал

75 54 66 64 62 56 56 55 49

к окружению

62 38 45 59 55 56 49 46 41
ВКТ.400х200.200REP.4Е

в канал

67 52 60 64 62 62 60 58 51

к окружению

56 35 42 56 52 53 46 43 38
ВКТ.400х200.200GQ.4D

в канал

75 55 68 65 60 56 55 53 46

к окружению

62 33 41 58 51 49 44 40 33
ВКТ.400х200.200REP.4D

в канал

66 51 61 66 61 62 59 56 49

к окружению

57 30 38 55 48 56 41 37 30
ВКТ.500х250.225GQ.4Е

в канал

78 62 70 67 59 63 64 62 59

к окружению

66 39 50 58 58 55 52 47 50
ВКТ.500х250.225REP.4Е

в канал

73 52 61 64 66 69 67 65 61

к окружению

57 32 44 54 55 52 48 43 47
ВКТ.500х250.225GQ.4D

в канал

78 59 68 65 60 63 64 62 58

к окружению

66 38 46 53 55 56 52 50 55
ВКТ.500х250.225REP.4D

в канал

73 52 61 64 66 69 67 65 61

к окружению

57 32 44 54 55 52 48 43 47
ВКТ.500х250.225GQ.6D

в канал

66 51 60 56 52 53 53 50 44

к окружению

56 34 39 47 46 43 37 33 29
ВКТ.500х250.225REP.6D

в канал

60 46 55 51 48 47 46 46 41

к окружению

51 30 33 42 43 39 36 29 25
ВКТ.500х300.250GQ.4Е

в канал

78 65 73 68 64 67 68 66 62

к окружению

70 38 54 62 58 61 55 51 47
ВКТ.500х300.250REP.4Е

в канал

77 57 66 65 68 73 70 69 63

к окружению

61 35 51 59 55 58 52 48 44
ВКТ.500х300.250GQ.4D

в канал

78 65 71 65 63 66 67 66 62

к окружению

70 43 52 59 55 58 54 50 48
ВКТ.500х300.250REP.4D

в канал

76 60 67 65 67 71 69 68 63

к окружению

61 35 51 59 55 58 52 48 44
ВКТ.500х300.250GQ.6D

в канал

68 53 62 56 56 58 58 56 48

к окружению

62,5 44 44 52 54 50 46 44 36
ВКТ.600х300.280GQ.4Е

в канал

82 68 79 71 66 70 71 68 69

к окружению

75 40 62 66 60 63 57 51 48
ВКТ.600х300.280REP.4Е

в канал

80 60 76 68 70 76 73 71 64

к окружению

63 37 59 63 57 60 54 48 45
ВКТ.600х300.280GQ.4D

в канал

82 70 72 68 66 70 71 67 63

к окружению

75 40 55 60 60 57 54 52 47
ВКТ.600х300.280REP.4D

в канал

77 56 67 65 70 73 70 70 65

к окружению

59 37 52 57 57 54 51 49 44
ВКТ.600х300.280GQ.6D

в канал

61 59 62 57 56 58 56 54 46

к окружению

64 37 51 52 48 46 42 40 36
ВКТ.600х300.280REP.6D

в канал

64 52 61 56 59 59 57 56 49

к окружению

53 30 39 39 43 50 45 42 42
ВКТ.600х350.315GQ.4D

в канал

87 72 77 68 69 73 72 69 65

к окружению

82 49 62 62 60 60 55 52 48
ВКТ.600х350.315REP.4D

в канал

80 64 71 70 73 76 74 72 67

к окружению

61 46 59 59 57 57 52 49 45
ВКТ.600х350.315GQ.6D

в канал

77 64 67 58 60 61 60 58 54

к окружению

68 43 52 56 53 50 46 45 40
ВКТ.600х350.315REP.6D

в канал

69 55 62 60 65 64 62 61 54

к окружению

53 33 38 37 44 50 45 45 44
ВКТ.700х400.355GQ.4D

в канал

86 79 78 70 70 75 74 71 68

к окружению

80 56 65 67 65 68 63 63 59
ВКТ.700х400.355REP.4D

в канал

82 70 73 72 76 78 76 74 69

к окружению

69 53 62 64 62 65 60 60 56
ВКТ.700х400.355GQ.6D

в канал

72 67 66 60 63 65 63 61 55

к окружению

71 49 57 57 59 55 50 46 41
ВКТ.700х400.355REP.6D

в канал

72 61 64 62 67 67 65 64 57

к окружению

57 46 54 54 56 52 47 43 38
ВКТ.800х500.400GQ.4D

в канал

87 71 75 75 71 76 75 71 67

к окружению

85 57 68 69 67 69 64 50 58
ВКТ.800х500.400REP.4D

в канал

87 68 75 74 79 83 81 78 72

к окружению

69 54 65 66 64 66 61 57 55
ВКТ.800х500.400GQ.6D

в канал

78 65 68 65 69 72 71 67 61

к окружению

72 49 57 60 62 60 55 51 50
ВКТ.800х500.400REP.6D

в канал

78 60 65 66 74 73 72 69 63

к окружению

61 46 54 57 59 57 52 48 47
ВКТ.800х500.400GQ.8D

в канал

69 65 68 65 69 72 71 67 61

к окружению

66 49 57 60 62 60 55 51 50
ВКТ.800х500.400REP.8D

в канал

64 61 62 60 65 68 67 63 57

к окружению

60 45 53 56 58 56 51 46 47
ВКТ.1000х500.450GQ.6D

в канал

82 72 69 65 71 72 72 69 65

к окружению

75 54 65 61 63 61 58 53 53
ВКТ.1000х500.450REP.6D

в канал

87 70 75 81 82 84 79 72 63

к окружению

72 55 56 57 71 69 61 51 44
ВКТ.1000х500.450GQ.8D

в канал

73 75 84 75 68 71 69 67 62

к окружению

67 66 69 58 52 51 49 47 45
ВКТ.1000х500.450REP.8D

в канал

78 73 85 75 74 72 70 69 60

к окружению

55 63 66 55 49 48 46 44 42



Схема подключения №1
для вентиляторов на 220 В
без термозащиты



Схема подключения №2
для вентиляторов на 220 В
с термозащитой

 №1.png  №2.png



Схема подключения №3
для вентиляторов на 380 В
с термозащитой

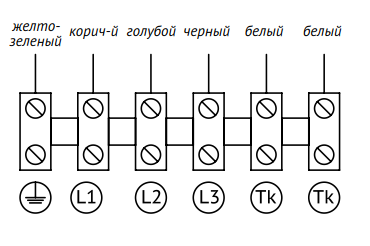

Схема подключения №4
для вентиляторов на 380 В
с термозащитой

 №3.png  №4.png



Схема подключения №5
для вентиляторов на 220 В
с термозащитой
