Назначение и область применения
Общеобменное исполнение
Вентиляторы радиальные типа ВРК.ВК применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Вентиляторы общеобменного исполнения предназначены для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой до +70 ˚С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 100 мг/м³.
Коррозионностойкое исполнение
Вентиляторы коррозионностойкого исполнения предназначены для установки в системах, перемещающих среду с содержанием агрессивных компонентов (паров кислот, щелочей и пр.).
Взрывозащищенное исполнение
Вентиляторы взрывозащищенного исполнения допускается применять во взрывоопасных зонах внутри помещений и в наружных установках (кроме шахт, рудников и их наземных строений), в которых возможно образование горючей смеси воздуха и газов, паров, туманов категории IIB, температурного класса Т4 (максимально допустимая температура поверхности оборудования +70 ˚С, что значительно меньше +135 ˚С) по классификации ГОСТ 31441.1-2011. Знак «Х» в конце маркировки взрывозащиты вентиляторов означает, что при эксплуатации необходимо соблюдать специальные условия применения. Маркировка взрывозащиты IIGbcIIBT4X.
  • Выброс потока воздуха вверх через карманы;
  • Рабочее колесо – сварное из углеродистой стали, с назад загнутыми лопатками;
  • Корпус вентилятора изготавливается из оцинкованной стали;
  • Коррозионная защита всех элементов из углеродистой стали – порошковая покраска RAL 7004;
  • Климатическое исполнение по ГОСТ 15150-69 «У1» - эксплуатация на открытом воздухе;
  • Вентиляторы комплектуются электродвигателем серии АИР, напряжение питания 380 В;
  • Для удобства подключения и осмотра электродвигателя в кожухе вентилятора выполнен ревизионный люк;
  • Эксплуатация вентилятора без пускозащитной аппаратуры запрещается.

Частота вращения, об/мин Тип электродвигателя Мощность двигателя, кВт Ток, А Масса, кг Регулятор скорости Schneider
3,55

1500

АИР71В4

0,75 2,18 40 SPE751B43G

АИР80А4

1,1  2,85 43 SPE152B43G

3000

АИР80А2

1,5  3,6 44 SPE152B43G

АИР80В2

2,2 4,9 46 SPE222B43G
4,0

1500

АИР71А4

0,55 1,65 47 SPE751B43G

АИР80А4

1,1 2,85 53 SPE152B43G

АИР90L4

2,2  5,3 56 SPE222B43G

3000

АИР90L2

3,0  6,5 57 SPE402B43G

AИP100S2

4,0 8,35 59 SPE402B43G

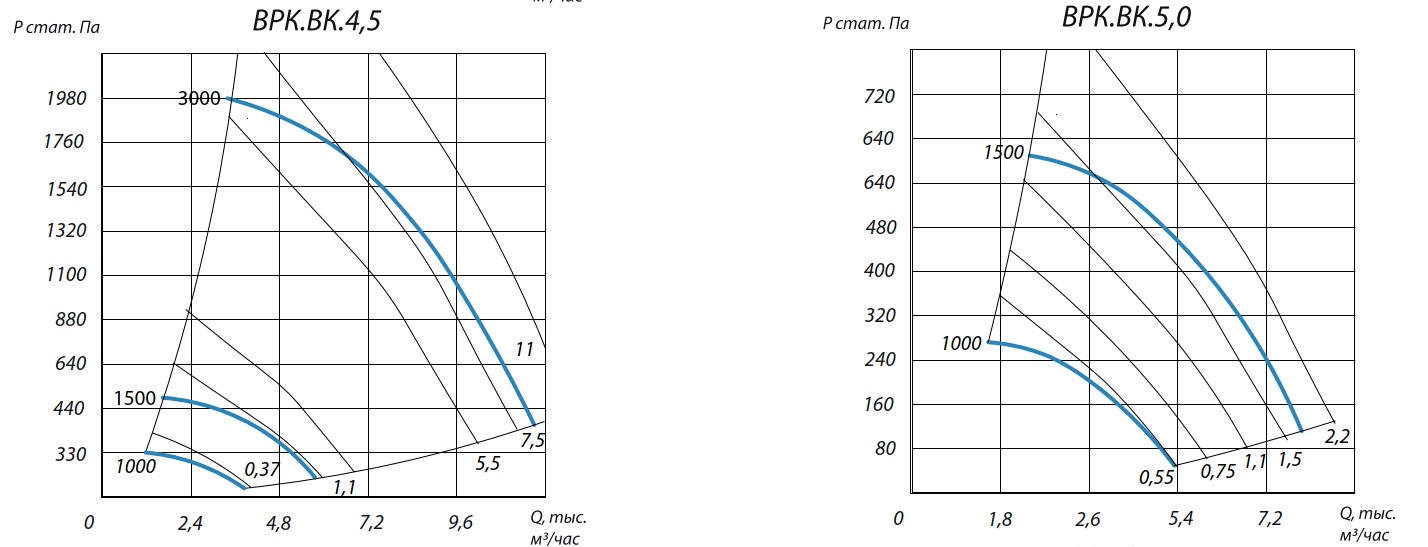

4,5

1000

АИР80А6

0,75 2,4 62 SPE751B43G

1500

АИР80А4

1,1 2,9 62 SPE152B43G

АИР100S4

3,0  7,2 93  SPE402B43G

3000

АИР100L2

5,5  11,0 91 SPE552B43G

АИР112М2

7,5 15,35 105 SPK752B43G
5,0

1000

АИР71В6

0,55 1,81 75 SPE751B43G

АИР80А6

0,75 2,4 82 SPE751B43G

АИР80B6

1,1 3,2  82 SPE152B43G

1500

АИР80В4

1,5 3,8 82 SPE152B43G

AИP100S4

3,0 6,9 91 SPE402B43G
5,6

1000

АИР80В6

1,1 3,4 87 SPE152B43G

AИP90L6

1,5  4,2 89 SPE152B43G

1500

AИP90L4

2,2 5,39 89 SPE222B43G
6,3

1000

AИP90L6

1,5 4,2 106 SPE152B43G

АИР112МА6

3,0 7,7 146 SPE402B43G

АИР112МВ6

4,0 9,1  146 SPE402B43G

1500

АИР112M4

5,5 11,75 146 SPE552B43G

АИР132S4

7,5 15,7 162 SPK752B43G
7,1

1000

АИР112МА6

3,0 7,7 193 SPE402B43G

АИР132S6

5,5 12,3 192 SPE552B43G

1500

AИP132S4

7,5 15,75 221 SPK752B43G

АИР132М4

11,0  22,2 235  SPK113B43G
8,0

1000

AИP132S6

5,5 13,02 327 SPE552B43G

1500

АИР132М4

11,0 22,2  342 SPK113B43G

AИP160S4

15,0 31,1 375 SPK153B43G
9,0

750

АИР132М8

5,5 14,0 388 SPE552B43G

1000

АИР132М6

7,5 17,5 388 SPK752B43G

АИР160S6

11,0 23,0 448 SPK113B43G

1500

АИР160М4

18,5 35,0 473 SPK183B43G

АИР180М4

30,0 58,6 496 SPK303B43G
10,0

750

AИP160S8

7,5 18,75 546 SPK752B43G

АИР160М8

11,0 26,0  546  SPK113B43G

1000

АИР160М6

15,0 32,6 546 SPK153B43G

АИР200М6

22,0 44,0 591  SPK223B43G
11,2

750

АИР160М8

11,0 26,5 651 SPK113B43G

АИР200М8

18,5 39  711  SPK183B43G

1000

AИP200L6

30,0 60 762 SPK303B43G
12,5

750

АИР180М8

15,0 35,66 758 SPK153B43G

АИР200L8

22,0  45,9 788  SPK223B43G

1000

АИР225М6

37,0 72 970 SPK373B43G

АИР250S6

45,0  87 1010 SPK453B43G

Нmax,
мм
 H, мм  A1, мм А2, мм А3, мм D, мм D1, мм
3,55 646 260 525 475 627 285 315
4,0 723 292 570 520 699 320 350
4,5 823 327 620 570 779 360 390
5,0 778 370 670 620 859 400 430
5,6 813 411  730 680 955 448 478
6,3 953 462 800 750 1130 504 534
7,1 1171 516  940 870 1230 568 598
8,0 1330 650  1210 1080 1464 640 680
9,0 1430 715  1310 1180 1618 720 760
10,0 1500 786  1404 1280 1780 800 840
11,2 1773 873  1590 1460 2029 896 936
12,5 1849 955  1714 1590 2233 1000 1040


Для вентиляторов с номинальным напряжением
∆/Y 220/380 В – подключение звездой
Для вентиляторов с номинальным напряжением
∆/Y 380/660 В – подключение треугольником
