Вентилятор радиальный дымоудаления серии 80-75 (ВРД.80-75)

Вентилятор радиальный дымоудаления серии 80-75 (ВРД.80-75)
Назначение и область применения
Вентиляторы радиальные дымоудаления типа ВРД.80-75 предназначены для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор применяется в системах вытяжной (аварийной) вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03), для удаления образующихся при пожаре дымовоздушных смесей с температурой до +400 °С или до +600 °С в течение 120 минут.
Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой до +70 °С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 100 мг/м³, с пониженной частотой вращения не более 50%.
  • ВРД.80-75 – вентилятор низкого давления по ГОСТ 5976 – 90;
  • Рабочее колесо – сварное из углеродистой стали, с назад загнутыми лопатками;
  • Корпус вентилятора изготавливается сварным из углеродистой конструкционной стали, несущая рама для вентиляторов № 2,5-5,0 - сборная из оцинкованной стали, для № 6,3-12,5 -  сварная из углеродистой конструкционной стали;
  • Коррозионная защита всех элементов из углеродистой стали – порошковая покраска RAL 7004;
  • Конструктивное исполнение вентиляторов №1 по ГОСТ 5976-90;
  • Вентиляторы изготавливаются с пределом огнестойкости 120 минут при 400 °С или 600 °С  по ГОСТ 53302-2009;
  • Климатическое исполнение по ГОСТ 15150-69 «У2» - эксплуатация на открытом воздухе под навесом;
  • Для удобства монтажа изготавливаются вентиляторы правого (Пр) и левого (Л) исполнения с различными положениями нагнетательного патрубка;
  • Вентиляторы комплектуются электродвигателем серии АИР, напряжение питания 380 В.

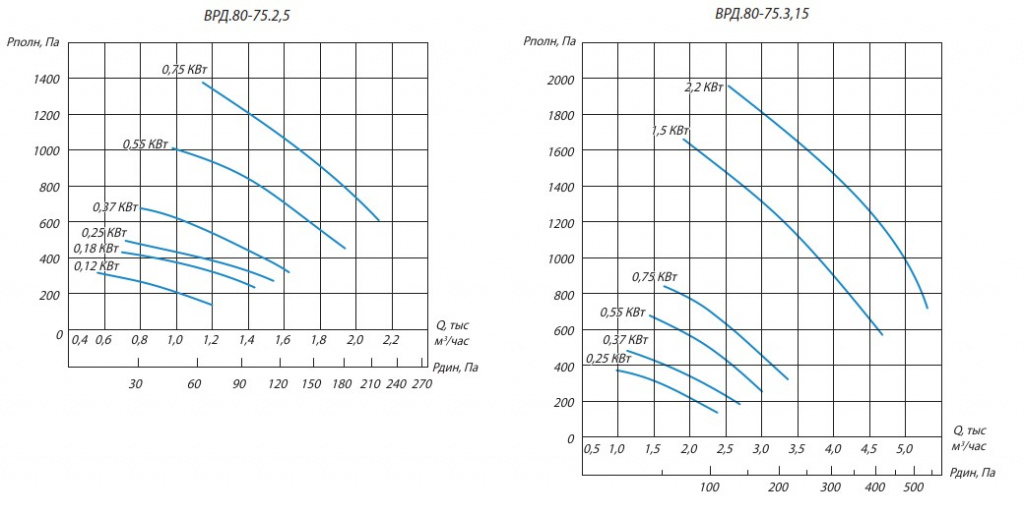

 №  Частота вращения, об/мин  Тип электродвигателя Потребляемая мощность, кВт  Ток, А  Масса, кг  Регулятор скорости Zetek  Гибкие вставки  Виброизоляторы
 тип  шт.
2,5 1500 АИР56А4 0,12 0,54 24

SPE751B43G


      КГВЖ. Ф250, ПГВЖ. 176х176      ДО 38    4
АИР56В4 0,18 0,73  24
АИР63А4 0,25 0,89  25
АИР63В4 0,37 1,2 25
3000 АИР63В2 0,55 1,4  26
АИР71А2 0,75 1,84  30
 3,15 1500 АИР63А4 0,25 0,89 35 SPE751B43G КГВЖ. Ф315, ПГВЖ. 222х222         ДО 38  4
АИР63В4
0,37 1,2 36
АИР71А4 0,55 1,65 37
АИР71В4 0,75 1,9 38
3000 АИР80А2 1,5 3,46 43 SPE152B43G
АИР80В2 2,2 4,9 45 SPE222B43G  ДО 39
4,0 1000 АИР63В6 0,25  1,04 46 SPE751B43G КГВЖ. Ф400, ПГВЖ. 281х281 ДО 39   4
АИР71А6 0,37  1,39 50
1500 АИР71В4 0,75  2,18 51
АИР80А4  1,1  2,9 59 SPE152B43G
АИР80В4   1,5 3,8 62
 3000 АИР100S2 4,0  8,35 63 SPE402B43G
АИР100L2 5,5 11,1 82 SPE552B43G  6
 АИР112М2 7,5 15,35  101 SPE752B43G
5,0 1000 АИР71В6 0,55 1,81 79 SPE751B43G  КГВ. Ф500, ПГВ. 351х351         ДО 39 6
АИР80А6 0,75 2,4 81
АИР80В6 1,1 3,4 85 SPE152B43G
1500 АИР80В4 1,5 3,8 86
АИР90L4 2,2 5,39 89 SPE222B43G
АИР100S4 3 6,9 103 SPE402B43G
АИР100L4 4 8,95 106
6,3  1000   АИР100L6 2,2 5,65 133 SPE222B43G  КГВЖ. Ф630, ПГВЖ. 442х442              ДО 40         6
АИР112МА6 3 7,77 149 SPE402B43G
1500 АИР100L4 4 8,95 131
АИР112М4 5,5 11,7 151 SPE552B43G
АИР132S4 7,5 15,75  175 SPK752B43G

8,0

1000

АИР132S6 5,5 13,02  283 SPE552B43G       КГВЖ. Ф800, ПГВЖ. 563х563      ДО 41    6
АИР132М6 7,5 17,5 296 SPK752B43G
АИР160S6 11 24,75 341 SPK113B43G  ДО 42
1500  АИР160S4 15 31,1 344 SPK153B43G
АИР160М4 18,5 37,7 358 SPK183B43G
АИР180S4 22 44,31 377 SPK223B43G
 10,0  750 АИР160S8 7,5 18,75 553 SPK752B43G  КГВЖ. Ф1000, ПГВЖ. 706х706        ДО 43 6
АИР160М8 11 26,5 578 SPK113B43G
1000 АИР160М6 15 32,6 578 SPK153B43G
АИР180М6 18,5 38,8 595 SPK183B43G
АИР200М6 22 45,1 660 SPK223B43G
АИР200L6 30 60 690 SPK303B43G
12,5 750  АИР200М8 18,5 42 860 SPK183B43G КГВЖ. Ф1250, ПГВЖ. 881х881 ДО 43    6
АИР200L8 22 49,5 875 SPK222B43G
АИР225М8 30 64,2 1011 SPK303B43G   ДО 44




 №

А, мм

А1, мм А2, мм   А3, мм  Bmax, мм B1, мм

H, мм

H1, мм H2, мм H3, мм D1, мм
D2, мм a1, мм a2, мм
45° 90°, 270° 135°, 270°
 45°  90°
2,5 478 429   443   560 279   199   163   427 140    532  667  598 320  230  212  250  280  176  196
3,15 591 535 540 689 344 248  205 512  162 649 818  740  367 287 253  315  345  222  242
4,0 740 673 668 856 429 312 260 640    192 796  1010 919 490 362 306 400 430 281 301
5,0 915 836  818 1052 529 387 325 681    227 954 1219  1114 585 449 369 500 530  351 371
6,3 1143 1047 1013 1307 659 484 410 821 273 1171 1505 1380 721 563 450 630 660 442 462
12,5 2239 2075 1948 2531 1280 960 813 1743 641 2282   2943 2730 1450 1116 832 1250 1290 881 911


Габаритные и присоединительные размеры рамы

габарит рамы.jpg

F, мм K, мм A, мм B, мм C, мм P, мм S, мм
2,5 35
100 363 236 282 30

9



3,15 125 446 258 304
4,0 100 577 346 400
5,0 100 610 322 376
6,3 150 773 382 436
8,0 50
400 1135 1012 1104 25

10,0 400 1355 1218 1310
12,5 400 1549 1248 1340


Положение корпуса




 № вентилятора   Частота вращения,
об/мин
Уровень звуковой мощности, дБ в октавных полосах частот, Гц Общий, дБА
 63  125  250  500  1000  2000  4000  8000
2,5
1500 58 61 69 62 60 58 50 41 67
3000 70 73 76 84 77 75 73 65 84
3,15
1500 65 68 76 69 67 65 57 48 74
3000 78 81 84 92 85 83 81 73 92
4,0

1000 69 68 74 70 64 60 51 46 77
1500 74 77 85 78 76 74 66 57 82
3000 87 90 93 101 94 92 90 82 101
5,0
1000 70 73 81 74 72 70 62 53 78
1500 81 84 92 85 83 81 73 64 89
6,3
1000 78 81 89 82 80 73 70 61 86
1500 89 92 100 93 91 89 81 72 97
8,0
1000 88 91 99 92 90 88 80 71 96
1500 90 93 103 95 93 92 83 75 99
10,0
750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 94 91 86 79 99
12,5 750 98 101 97 95 92 87 80 71 97
Для вентиляторов с номинальным напряжением
∆/Y 220/380 В – подключение звездой
Для вентиляторов с номинальным напряжением
∆/Y 380/660 В – подключение треугольником
 Y.png  ^.png
